Definition von Oszillator und Resonator

Sowohl Oszillatoren als auch Resonatoren sind Schlüsselkomponenten in elektronischen Schaltkreisen oder Geräten. Sie werden häufig in der Signalverarbeitung, Kommunikation, Sensorik und Steuerungssystemen verwendet. Obwohl die beiden unterschiedliche Funktionen und Verwendungszwecke haben, arbeiten sie in einigen Anwendungen zusammen, um stabile Frequenzsignale zu erzeugen.

Was ist ein Oszillator?

Ein Oszillator ist eine Schaltung oder ein Gerät, das periodische Signale (wie Sinuswellen, Rechteckwellen usw.) erzeugen kann und hauptsächlich zur Erzeugung stabiler Frequenzsignale verwendet wird. Oszillatoren erzeugen kontinuierliche Schwingungen, indem sie die Energie einer Gleichstromversorgung in ein Wechselsignal umwandeln.

Welche Arten von Oszillatoren gibt es?

Sinuswellenoszillator: erzeugt ein kontinuierliches Sinuswellensignal. Zu den üblichen Oszillatoren gehören LC-Oszillatoren (mit Induktoren und Kondensatoren), RC-Oszillatoren (mit Widerständen und Kondensatoren) und Quarzoszillatoren (mit Quarzkristallen).

Rechteckoszillatoren: erzeugen Rechtecksignale und werden üblicherweise als Taktsignalquellen in digitalen Schaltkreisen verwendet. Zu den gängigen Typen gehören Multivibratoroszillatoren (wie 555-Timer) und VCOs (spannungsgesteuerte Oszillatoren) in Phasenregelkreisen (PLLs).

Spannungsgesteuerter Oszillator (VCO): Die Frequenz wird durch die Eingangsspannung gesteuert und wird häufig in Anwendungen wie Frequenzmodulation (FM) und Phasenregelkreisen (PLL) verwendet.

Anwendungen von Oszillatoren

Quelle des Taktsignals: Stellt genaue Taktsignale für digitale Schaltkreise (wie Mikroprozessoren, Timer usw.) bereit.

Drahtlose Kommunikation: Erzeugt Trägersignale für Funkübertragung und -empfang.

Audioausrüstung: Erzeugt Tonsignale oder modulierte Signale.

Messinstrumente: Beispielsweise Signalgeneratoren, die Testsignale mit steuerbaren Frequenzen liefern.

Was ist ein Resonator?

Ein Resonator ist ein Schaltkreis oder Bauteil, das Energie bei einer bestimmten Frequenz speichern und freigeben kann, normalerweise durch die Resonanz einer Induktivität (L) und eines Kondensators (C). Dieses Resonanzphänomen führt dazu, dass der Resonator bei seiner Resonanzfrequenz am stärksten auf ein bestimmtes Frequenzsignal reagiert.

Welche Arten von Resonatoren gibt es?

LC-Resonator: Ein einfacher Resonanzkreis, der aus einer Induktivität (L) und einem Kondensator (C) mit einer bestimmten Resonanzfrequenz besteht. Wird häufig in Hochfrequenz- (RF) und Mikrowellenschaltungen als Filter oder Frequenzauswahlelement verwendet.

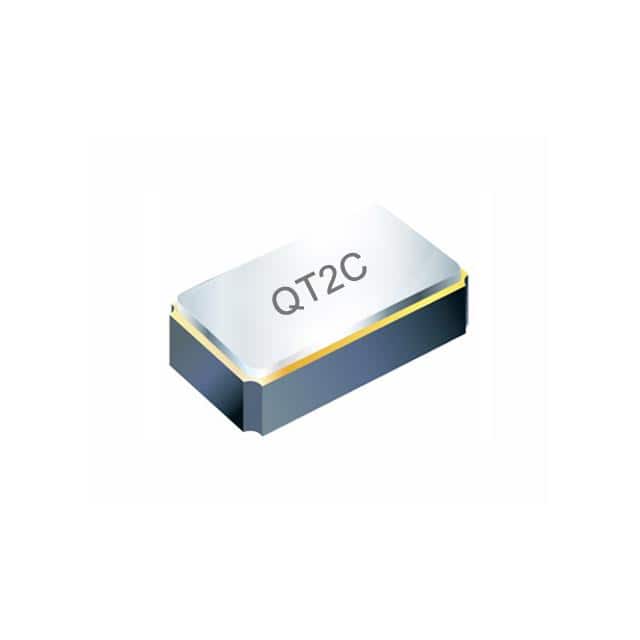

Kristallresonator: Nutzt den piezoelektrischen Effekt von Quarzkristallen, um Resonanz bei einer bestimmten Frequenz mit extrem hoher Frequenzstabilität und Genauigkeit zu erzeugen. Wird in Quarzoszillatoren, Taktgeberschaltungen, Frequenzsteuerungs- und Stabilisierungsschaltungen eingesetzt.

Oberflächenwellenresonator (SAW): Nutzt die Eigenschaften von Schallwellen, die sich auf der Oberfläche von Festkörpern ausbreiten, um Resonanz zu erzeugen. Wird häufig in Hochfrequenzfiltern und Oszillatoren eingesetzt.

Dielektrischer Resonator: Nutzt die elektromagnetischen Resonanzeigenschaften dielektrischer Materialien, die üblicherweise in Mikrowellenfiltern und -oszillatoren verwendet werden.

Anwendung von Resonatoren

Frequenzauswahl: Wird in Kommunikationsgeräten als Filter oder Frequenzauswahlelement verwendet, um die Frequenzreinheit des Signals sicherzustellen.

Frequenzstabilität von Oszillatoren: Resonatoren werden häufig in Verbindung mit Oszillatoren verwendet, um eine stabile Schwingungsfrequenz bereitzustellen.

Frequenzregelung: Bei der drahtlosen Kommunikation werden Resonatoren verwendet, um die Frequenz gesendeter und empfangener Signale zu steuern.

Beziehung zwischen Oszillatoren und Resonatoren

Kernkomponenten von Oszillatoren: Oszillatoren enthalten normalerweise Resonatoren als Kernkomponenten, um ihre Ausgangsfrequenz zu bestimmen oder zu stabilisieren. Beispielsweise verwenden Quarzoszillatoren Quarzresonatoren, um die Genauigkeit ihrer Schwingungsfrequenz sicherzustellen.

Frequenzstabilität: Durch seine Resonanzeigenschaften hilft der Resonator dem Oszillator, eine stabile Frequenz des Ausgangssignals aufrechtzuerhalten, insbesondere in Anwendungen, die hohe Präzision und Stabilität erfordern, wie Kommunikationssysteme und Zeitmessgeräte.

Signalerzeugung und -auswahl: Der Oszillator erzeugt das Signal und der Resonator kann das Signal bei einer bestimmten Frequenz verstärken oder unerwünschte Frequenzkomponenten herausfiltern.
